1．活塞连杆及活塞环组的装配要求：

繁多苹果机型的缸筒杆形式各不一模一样，连杆比较大的术口也分平口和斜术口两种方式。缸筒杆环截面形状图片也各不一模一样，但几者拼装和安装人体细胞时，有条个共同参与的相同规范，见图2-5-10和图2-5-11。

1、气缸环天花板发展记号  2、连杆轴颈  3、跑步角度上  4、连杆体偏号地点  5、确定唇及确定槽在同一个侧  6、连杆  螺柱晃动时，此面被磨亮  7、连杆 螺柱难以互相交换和代用  8、连杆盖偏号地点与连杆体一样的  9、跑步角度上  10、连杆轴颈  11、此边侧有“O”向 前记号  12、柴油机油喷钩让位口应在喷 钩这一侧  13、电磁室（对YC6L机不偏轴）对正喷油嘴    图A、图B是气缸环在下死点时连杆轴颈的跑步角度上。注：1、对小头激光刀口为平口的连杆怎么布置时不管前行向后（YC4110机）2、对YC6112、YC4112机斜激光刀口连杆怎么布置适中用以于图B，另外适中用以于图AYC4110、YC4112、YC6105、YC6112、YC6113仪器适中用以       注：1、2、3为环的留孔角度图2-5-11  柱塞环留孔怎么布置角度图

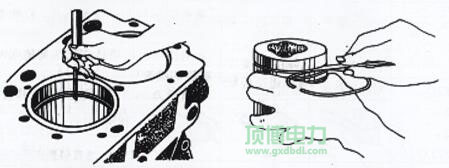

 安装程序火塞杆环时要相匹配检验火塞杆环与缸套、火塞杆环槽结合气隙。其方式方法是用火塞杆环压入到缸套上止点时相辅相成的办公位置上展开检验，见图2-5-12。用塞尺检验其留口气隙须要贴合国家表2-5-5的规范。火塞杆环与槽的结合气隙检验表见图2-5-13。环与槽相匹配 其量测值应贴合国家表2-5-5的规范。

图2-5-12  活塞件式环收口宽度的檢查    图2-5-13  活塞件式环轴上宽度的檢查

表2-5-5活塞环开口间隙及轴向间隙的规定值

设备	弟1道环径向开距mm	二道环支承缝隙mm	3道环轴上摩擦mm	连杆环收口腐蚀痕迹mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一层张嘴0.4~0.6二道封口0.35~0.35三条缩口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一个张嘴0.35~0.55二道张嘴0.5~0.7三条张嘴0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	第一道开口子0.30~0.45二道开口子0.60~0.85三条缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一起开口子0.35~0.59二道留口0.60~0.8十八道说话0.25~0.45

显示：各门焊机火塞环说话摩擦超凡掌控在2mm内。火塞环支承摩擦掌控在  0.2mm里面为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如何图标不清，须按图2-5-4中的图A或图B使用，要确保气缸上的电磁室对正喷油嘴一立方米。(3) 按规范扭矩（见表2-5-6）扭紧连杆螺柱后，高速旋转曲轴的要求便捷，做到连杆在连杆颈中有O.lmm上文的轴上窜动量，且拨动轻松自由灵活性。

▲汽油生产发发电机组厂商提示信息朋友主要：在布置过程中 中，用使用专用工具或干净整洁铺好木板托住连杆比较大的，制止碰伤缸套或连杆颈。表2-5-6各手机型号连杆联接载荷

网络制式		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首先次	50~80	50~70	60~80		60~90	60~80
	2、次	100~130	100~120	110~130	100~120	120~150	110~140
	第3次	160~190	190~270	180~270	150~230	180~200	160~200

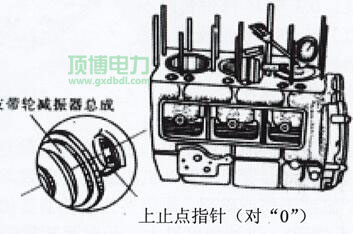

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  效准首先缸活赛上止点刻度尺 把连杆转到上止点时，用磁吸千分表区分体检各缸连杆对空压机上水平面的高是量， 其数字为0.15～0.45 mm，各缸允差≤0.15mm。若果检测的数字进出极大，会 影响到熔化室容积怎么算，甚至于会发生连杆打项的情况。显示：相对于只需换前半部连杆时，可利用表2-5-2需要作适量选择装配。需要面积大小 头允差值越表示原连杆允差指标值好。
