580KW柴油发动机密度并网发三相异步高压直流无刷变频电动机并机柜配电线路高压电热器图方式：由充点器AC220V/DC24V，提拱并网发三相异步高压直流无刷变频电动机掌握器选用输送电原DC24V。并网发三相异步高压直流无刷变频电动机起动后由KA5联络220V里边继电热器输送有一个起动表现。柴油发动机密度并网发三相异步高压直流无刷变频电动机掌握器按照表现管路把并网发三相异步高压直流无刷变频电动机的直流电、电流，速度，转动速度等并网发三相异步高压直流无刷变频电动机的多种多样规格表现反映到掌握器，由掌握器放出信息。   当柴油密度电站机通电时后，把电寄到触点操作按钮柜上方的主母排。把控器采用设计监督到千万前提通电时柴油把控，再开始把控，采用DC24V继电输入转换的数据信息。电站机把控器采用线的电压检测网双回路，检测网到考虑空气操作按钮通电时线的电压，把控器采用KA3继电输入转换的送电数据信息，合上主触点操作按钮断路，空气操作按钮送电后送电的无线信号灯亮。当把控设计还要分闸的之前，采用KA四分闸继电输入转换的分闸数据信息，主触点操作按钮空气操作按钮分闸，空气操作按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
序号顺序	名字	型号尺寸尺寸	公司的	用量	生产商
1	多功能式框架图负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力发直流无刷电热泵机组管理器	HGM9510	只	2	众智
3	电流电源线模块电源	BAC06A	只	2	众智
4	家庭型前面启动继电器元件	HH52P    DC24V	只	8	正泰
5	小款当中继电器电路图广西顶博发电机组制造	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	卫星警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	绝缘性子	长方形，灰色，M10	只	12	海坦
14	辅料		台	2	国优

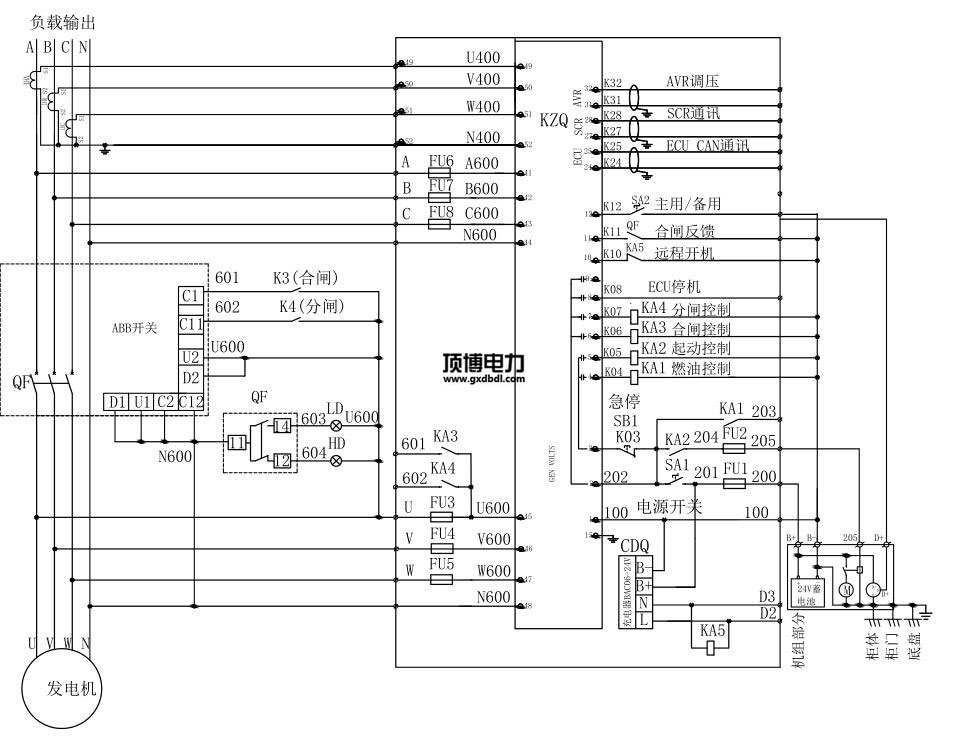

580KW柴油发电机并机柜线路电气图高清
